Takal Mesin CNC
Kami mengeluarkan adatTakal mesin CNCdaripada lukisan pelanggan dan fail CAD, termasukV-tali tali pinggang, takal tali pinggang masa (profil HTD, GT, AT dan XL/L/H), takal tali pinggang rata, takal tali dan dawai, takal idler, takal penegang, takal kon langkah, takal kabel, takal pemandu dan takal dram. Keupayaan pemesinan alat pemusing, pengilangan dan{1}}hidup CNC kami menghasilkan takal yang tepat dan seimbang untuk penghantaran kuasa, kawalan pergerakan, pengangkatan, penghantar dan aplikasi jentera.
Takal menghantar daya melalui alurnya dan berputar pada lubangnya, jadiketepatan profil alur, saiz lubang dan ketumpuan,-habis, ciri keseimbangan dan habtentukan seberapa lancar tali pinggang atau tali itu berjalan dan berapa lama ia bertahan. Kami takal mesin darialuminium (6061-T6, 6082-T6, 7075-T6, 5083), keluli tahan karat (303, 304, 316L, 17-4 PH), keluli karbon dan aloi (1045, 4140, 4340), loyang (C36000, C40010), kuprum (C40010) titanium (Gred 2, Gred 5), dimesin daripada bar pepejal dan plat - supaya alur, jejari dan hab dipotong tepat pada lukisan untuk prototaip dan-pengeluaran volum rendah. Alat ganti dihasilkan mengikut dimensi tertentu, toleransi, bahan dan keperluan kemasan, dengan sijil bahan tersedia atas permintaan.
Jenis Takal Mesin CNC Kami Keluarkan
Kami memesin pelbagai jenis takal. Di bawah adalah yang paling biasa; jika lukisan anda menunjukkan konfigurasi yang berbeza, hantarkannya untuk semakan.
V-Tali Pinggang
Berkas tunggal dan berbilang-alur untuk tali pinggang V- klasik dan sempit.
Bahan: 6061-T6 · 1045 · C36000 · 316L
Takal Tali Pinggang Masa
Takal bergigi untuk profil tali pinggang HTD, GT, AT dan XL/L/H.
Bahan: 6061-T6 · 7075-T6 · 303 · 4140
Takal Tali Pinggang Rata
Takal muka rata dan bermahkota-untuk pemacu tali pinggang rata.
Bahan: 1045 · 6061-T6 · 304 · C36000
Takal Tali & Dawai
Takal beralur untuk tali dawai, kabel dan sistem lif.
Bahan:4140 · 316L · 17-4 PH · 4340
Takal pemalas
Takal larian-percuma yang membimbing dan menegangkan laluan tali pinggang.
Bahan:6061-T6 · 303 · 1045 · Gred 5 titanium
Takal Penegang
Takal boleh laras mengekalkan ketegangan tali pinggang yang betul.
Bahan: 4140 · 7075-T6 · 316L · 303
Takal Kon Langkah
Takal berbilang-diameter untuk pemacu kelajuan berubah-ubah.
Bahan: 6061-T6 · 1045 · C36000 · 4140
Takal Panduan Kabel
Kabel kawalan stereng takal dan sistem Bowden.
Bahan: 303 · 6061-T6 · C36000 · 304
Takal Tali Pinggang Bulat
Pulley-alur untuk cincin O-dan tali pinggang bulat.
Bahan: 6061-T6 · 303 · C11000 · 1045
Takal Berusuk (PK).
Berbilang-alur rusuk untuk tali pinggang serpentin dan PK.
Bahan: 6061-T6 · 1045 · 4140 · 316L
Takal Perkhidmatan-Marin & Mengakis
Takal untuk air masin dan persekitaran kimia.
Bahan:316L · Gred 2 · Gred 5 titanium · 17-4 PH
Takal Mesin Tersuai
Satu-takal dengan alur, hab dan ciri khas.
Bahan:7075-T6 · 4340 · 17-4 PH · C46400
Mempunyai Takal Tersuai? Hantar Lukisan Anda
Proses Pemesinan CNC untuk Takal
CNC Turning
Terbaik untuk:OD · alur · muka · lubang
Proses utama untuk takal bulat, alur dan galas sesuai dalam satu persediaan.
Hidup-Alat Pusingan-Pengilangan
Terbaik untuk:Jejari · alur kunci · lubang silang
Jejari mesin, lubang pencerahan dan ciri hab tanpa-pelekapan semula.
Pengilangan CNC
Terbaik untuk:Masa-bentuk gigi · rata hab
Memotong profil gigi, hab flat dan ciri dowel pada takal berasaskan segi empat sama atau plat-.
Kesesuaian Boring & Bearing
Terbaik untuk:Tempat duduk galas · gerek ketepatan
Lubang pemalas dipegang pada H7 dengan alur dan muka sepusat.
Alur Kunci & Set-Pemesinan Skru
Terbaik untuk:Hab berkunci · pelaras penegang
Alur kekunci standard dan Woodruff, tetapkan-lubang skru dan ciri hab yang diketuk.
Deburring & Kemasan Alur
Terbaik untuk:Tali pinggang-alur hubungan · tempat duduk tali
Permukaan alur yang licin dan bebas daripada duri-yang melindungi tali pinggang, tali dawai dan pengedap.
Bahan Takal CNC
Untuk takal, pemilihan bahan bergantung kepadabeban dan kelajuan, jenis tali pinggang, persekitaran kakisan, keperluan berat dan keseimbangan. Kami memesin takal daripada bahan logam yang disenaraikan di bawah - aluminium, keluli tahan karat, keluli karbon dan aloi, loyang, kuprum dan titanium.
| bahan | Gred Biasa | Aplikasi Takal Biasa | Kelebihan Utama |
|---|---|---|---|
| aluminium | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Takal tali pinggang masa, takal kon langkah | Berat ringan dengan kekuatan yang baik; beranod untuk alur tahan haus-; 6061-T6 ialah standard tujuan umum |
| Keluli Tahan Karat | 303 · 304 · 316L · 17-4 PH | Berkas marin, takal-makanan, takal-dawai | Rintangan kakisan; 316L sesuai dengan persekitaran klorida; 17-4 PH menambah kekuatan untuk takal yang dimuatkan |
| Karbon & Keluli Aloi | 1045 · 4140 · 4340 | V-ikat tali pinggang, takal penegang, takal tali beban tinggi- | Kekuatan tinggi dan rintangan haus untuk pemanduan tugas berat |
| Tembaga | C36000 percuma-tembaga pemotongan · C46400 loyang tentera laut | Takal instrumen, takal bukan-magnet dan-tak percikan | Kebolehmesinan yang sangat baik, rintangan kakisan, bukan-magnet |
| Tembaga | C10100 (OFHC) · C11000 kuprum elektrolitik | Takal konduktif untuk sistem elektrik dan khusus | Kekonduksian elektrik dan haba yang tinggi |
| titanium | Gred 2 (CP) · Gred 5 (Ti-6Al-4V) | Takal berkekuatan tinggi-marin, perlumbaan dan ringan | Rintangan kakisan yang luar biasa dengan kekuatan terbaik-ke-berat |
Skop material kami.Kami takal mesin darialuminium, keluli tahan karat, keluli karbon dan aloi, loyang, tembaga dan titanium, dimesin daripada bar dan plat pepejal. Untuk gred khas,hantar lukisan anda untuk semakan.
Ketepatan Takal & Geometri Alur
Takal ditakrifkan oleh sejauh mana ia berjalan dan seberapa tepat alur dipotong. Item di bawah menentukan pengesanan tali pinggang, kehausan tali dan hayat pemanduan. Kami memesin mereka untuk melukis, dan lebih ketat atas permintaan.
| Ciri | Keupayaan Biasa | Mengapa Ia Penting untuk Takal |
|---|---|---|
| Profil & Sudut Alur | ±0.03–0.05 mm; masa bentuk gigi untuk melukis | Tempat duduk tali pinggang yang betul, pemasangan gigi dan pemindahan kuasa |
| Padang Alur / Jarak | ±0.02–0.05 mm | Berkas berbilang-alur berkongsi beban secara sama rata merentas tali pinggang |
| Diameter lubang | H7 (ketepatan kepada H6); ±0.005–0.01 mm | Kesesuaian aci yang betul tanpa tergelincir atau gelisah |
| OD Run-Keluar / Concentricity | 0.02–0.05 mm TIR (ketepatan hingga 0.01 mm) | Penjejakan tali pinggang licin dan getaran rendah pada kelajuan |
| Muka (Tepi) Habis-Habis | 0.02–0.05 mm TIR | Takal pemasaan dan bebibir menjejaki tali pinggang tanpa mengembara |
| Bermahkota atau Muka Rata | Ketinggian mahkota kepada lukisan (biasanya 0.1–0.5 mm) | Tali pinggang rata sendiri-berpusat pada muka bermahkota |
| Lebar & Kedalaman Alur Kunci | Sesuai dengan standard ISO / DIN | Pemindahan tork positif ke aci |
| Tetapkan-Lubang Skru & Diketuk | ISO 6H atau setiap lukisan | Penguncian hab selamat dan pelarasan penegang |
| Kekasaran Permukaan | Ra 0.8–3.2 μm; Ra 0.4–0.8 μm atas permintaan | Alur licin memanjangkan hayat tali pinggang dan wayar-tali |
| Dimensi Kritikal | ±0.01 mm (ketepatan hingga ±0.005 mm) | Tolok-ciri kualiti dan penjajaran |
Ciri Kritikal Yang Kami Kawal
Bentuk Alur- V-sudut alur, profil gigi pemasaan dan tempat duduk tali dipotong dengan tepat supaya tempat duduk tali pinggang dan menghantar kuasa terkadar.
Lubang & Aci Sesuai- lubang berpusing dan bosan kepada H7 (H6 atas permintaan), dengan alur kekunci dan tetapkan-kedudukan skru dipegang pada lukisan.
Habis{0}}Habis & Imbangan- OD dan muka habis-terkawal supaya takal berjalan benar; pengimbangan dinamik atas permintaan untuk-takal berkelajuan tinggi.
Bebibir & Panduan Trek- bebibir takal pemasaan dimesin sepusat dan segi empat sama untuk memastikan tali pinggang berada di landasan yang betul.
Ciri Jejari & Pencerahan- tingkap jejari dan lubang pencerah dipotong secara simetri untuk mengekalkan keseimbangan dan kekakuan.
Pengenalan- nombor bahagian atau penandaan laser atas permintaan untuk kebolehkesanan dan pemasangan.
Rawatan Haba & Pelepasan Tekanan untuk Takal CNC
Takal keluli beban tinggi{0}} dirawat haba seperti yang ditentukan oleh lukisan. Pelepasan tekanan sebelum pemesinan selesai memastikan alur dan gerek stabil dari segi dimensi.
| Rawatan Haba | Gred Berkenaan | Bahagian Takal Biasa |
|---|---|---|
| Melenyapkan & Marah | 1045 · 4140 · 4340 | V-ikat tali pinggang, takal penegang, takal tali |
| Penyelesaian + Penuaan | 17-4 PH · 7075-T6 | Takal tahan karat dan aluminium berkekuatan tinggi-tinggi |
| Menghilangkan Tekanan | Semua gred keluli · 6061-T6 | Takal besar sebelum selesai memusing alur |
| Pengerasan Induksi | 1045 · 4140 | Permukaan alur-dawai |
Kemasan Permukaan untuk Takal CNC
Kemasan permukaan melindungi takal dan memperbaik tingkah laku haus alur - sambil mengekalkan tali pinggang-permukaan sentuhan dimesin mengikut kekasaran standard.
| Kemasan Permukaan | Bahan Berkenaan | Bahagian Takal Biasa | Faedah Utama |
|---|---|---|---|
| Anodizing (Jenis II / Keras III) | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Takal pemasaan, pemalas, takal kon langkah | Permukaan alur yang keras dan tahan haus-; pilihan warna |
| Penukaran Kimia (Kromat) | Gred aluminium | Cat-takal pemalas sedia | Perlindungan kakisan konduktif; asas cat |
| Penyaduran Zink | 1045 · 4140 · 4340 | berkas keluli-tujuan am | Perlindungan kakisan yang ekonomik |
| Oksida Hitam | 1045 · 4140 · 4340 | Takal jentera perindustrian | Perlindungan kakisan ekonomi; pembentukan rendah |
| Penyaduran Nikel Tanpa Elektro | 4140 · 4340 · 1045 · Aluminium | Ketepatan dan kakisan-takal kritikal | Haus seragam dan perlindungan kakisan pada semua muka |
| Pasif | 303 · 304 · 316L · 17-4 PH | Takal gred marin dan{0}makanan | Mengeluarkan besi bebas, meningkatkan rintangan kakisan |
| Menggilap | 304 · 316L · Aluminium | Dawai-tali dan takal kabel | Tempat duduk alur yang licin mengurangkan haus tali |
| Kot Serbuk / Persediaan Cat | Keluli · Aluminium | Takal struktur dan penghantar | Cat dimesin-permukaan sedia atas permintaan |

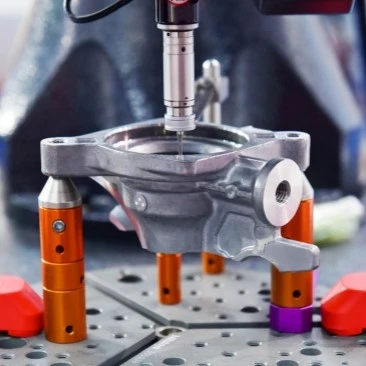

Kawalan Kualiti Takal
Kami memeriksa profil alur, lubang,-habis, laluan kekunci dan kualiti permukaan sepanjang pengeluaran untuk memastikan takal memenuhi lukisan dan berjalan benar. Untuk projek yang didokumenkan, kami boleh membekalkan sijil bahan dan rekod pemeriksaan untuk menyokong pemeriksaan masuk anda.
| Item Pemeriksaan | Peralatan / Kaedah | Bahagian Takal Biasa |
|---|---|---|
| Profil & Sudut Alur | Tolok Alur · CMM · Projektor Profil | V-ikat tali pinggang, takal tali, takal pemasaan |
| Diameter & Fit Gergaji | Tolok Gerbang · Tolok Palam · CMM | Semua hab dan bearing-dilekapkan takal |
| OD & Face Run-Habis | Penunjuk pada Pusat · V-Sediaan Sekat | Sheaves, pemasaan dan takal pemalas |
| Pengesahan Tooth Pitch | CMM · Projektor Profil | Takal tali pinggang masa |
| Dimensi Alur Kunci | Tolok Ketinggian · Pin Tolok | Takal hab berkunci |
| Pemeriksaan Benang | Go/No-Go Thread Gauges | Tetapkan skru dan pelaras penegang |
| Kekasaran Permukaan | Penguji Kekasaran | Alur hubungan tali pinggang dan tali |
| Semakan Baki | Persediaan Baki (atas permintaan) | Takal-tinggi |
| Pengesahan Bahan | Spektrometer + Sijil Bahan | Bahan mentah masuk (EN 10204 3.1 tersedia) |
| Pemeriksaan Akhir | CMM + Laporan Pemeriksaan | Penerimaan dimensi akhir |
Prototaip &{0}}Pemesinan Takal Isipadu Rendah
Projek takal selalunya bermula dengan prototaip - susun atur pemacu baharu, pemeriksaan kesesuaian tali pinggang atau penggantian komponen usang yang mesti diuji sebelum pengeluaran. Pemesinan daripada bar pepejal mengelakkan masa perkakas dan penuangan, jadi prototaip dan volum rendah adalah praktikal. Kita sokongprototaip dan pemesinan CNC{0}}volume rendahdaripada sampel tunggal untuk mengulang-pesanan kelompok kecil.
Pemesinan Prototaip
Untuk reka bentuk baharu, pengesahan dan semakan kesesuaian.
Kuantiti Biasa:1–10 pcs
Pengeluaran-Volume Rendah
Untuk sistem perintis dan larian pengeluaran awal.
Kuantiti Biasa:10–1,000+ pcs
Pengeluaran Ulang
Untuk takal ganti dan tempahan berulang dengan reka bentuk yang mantap.
Kuantiti Biasa:Berdasarkan keperluan projek
Sesuai untuk
V-ikat pinggang dan takal berbilang-alur
Takal tali pinggang masa untuk kawalan pergerakan
Tali pinggang rata, tali pinggang bulat dan takal rusuk PK-
Takal pemalas dan penegang
Wayar-tali, kabel dan takal pemandu
Kon langkah dan takal mesin tersuai
Pembungkusan & Masa Utama untuk Takal Mesin CNC
Pembungkusan
Perlindungan Permukaan:Beg PE, filem pelindung pada alur beranod dan digilap
Perlindungan kakisan:Kertas VCI untuk takal keluli dalam transit luar negara
Perlindungan lubang:Palam atau penutup pada lubang ketepatan atas permintaan
Pesanan Campuran:Diisih mengikut nombor bahagian dengan label dan senarai semak kuantiti
Pembungkusan Tersuai:-Keperluan pembungkusan khusus pelanggan disokong
Masa Utama Biasa
| Jenis Pesanan | Masa Utama Biasa |
|---|---|
| Prototaip | 5–10 hari bekerja |
| -Turutan Kelantangan Rendah | 10–20 hari bekerja |
| Pesanan Pengeluaran | 15–30 hari bekerja |
| Repeat Order | 10–25 hari bekerja |
Soalan Lazim
S: 1. Apakah takal mesin CNC yang boleh anda buat?
J: Kami mengeluarkan berkas tali pinggang V-tersuai, takal tali pinggang masa (HTD, GT, AT, XL/L/H), takal tali pinggang rata, takal tali dan dawai, takal pemalas dan penegang, takal kon langkah, takal panduan kabel, takal tali pinggang bulat, takal lukisan bergaris pelanggan (PK) dan takal lukisan tersuai.
S: 2. Apakah bahan yang anda gunakan untuk takal mesin?
A: Kami mesin takal daripada aluminium (6061-T6, 6082-T6, 7075-T6, 5083), keluli tahan karat (303, 304, 316L, 17-4 PH), keluli karbon dan aloi (1045, 4140, 4340), loyang (C36010, kuprum) C11000) dan titanium (Gred 2, Gred 5).
S: 3. Adakah anda mesin takal daripada bahan pepejal?
A: Ya. Kami memesin takal daripada bar dan plat pepejal, jadi alur, jejari, hab dan gerek dipotong terus ke lukisan - praktikal untuk prototaip dan volum rendah tanpa perkakas tuang.
S: 4. Apakah toleransi yang boleh anda capai pada alur dan gerek?
J: Kami biasanya menahan ±0.03–0.05 mm pada profil alur, gerudi H7 (±0.005–0.01 mm, H6 atas permintaan), 0.02–0.05 mm TIR habis-(ketepatan hingga 0.01 mm) dan ±0.01 mm (ketepatan hingga ±0.00 mm)
S: 5. Bolehkah anda mesin profil gigi takal tali pinggang masa?
A: Ya. Kami memesin bentuk gigi HTD, GT, AT dan XL/L/H untuk melukis, dengan ketepatan pic yang disahkan oleh CMM atau projektor profil.
S: 6. Bolehkah anda memesin alur kekunci dan menetapkan-hab skru?
A: Ya. Kami memotong laluan kekunci standard dan Woodruff, menetapkan-lubang skru dan mengetuk ciri hab setiap lukisan untuk pemindahan tork positif.
S: 7. Bolehkah anda mesin crowned pulley faces?
A: Ya. Kami memesin muka bermahkota atau muka rata dengan ketinggian mahkota untuk melukis (biasanya 0.1–0.5 mm) supaya tali pinggang rata sendiri-ditengah dan jejak dengan betul.
S: 8. Bolehkah anda membekalkan takal seimbang untuk-operasi berkelajuan tinggi?
A: Ya. Kehabisan-terkawal dalam pemesinan dan pengimbangan dinamik tersedia atas permintaan untuk-takal berkelajuan tinggi.
S: 9. Apakah kemasan permukaan yang anda tawarkan untuk takal?
A: Penganodisasi (Jenis II / Keras III), salutan penukaran kimia, penyaduran zink, oksida hitam, nikel tanpa elektro, pempasifan, penggilap dan cat-permukaan siap dimesin.
S: 10. Bolehkah anda mesin takal untuk persekitaran marin atau menghakis?
A: Ya. 316L keluli tahan karat, 17-4 PH dan takal titanium (Gred 2, Gred 5) memberikan rintangan kakisan yang sangat baik untuk perkhidmatan marin dan kimia.
S: 11. Bolehkah anda membekalkan sijil bahan dan laporan pemeriksaan?
A: Ya. Kami boleh menyediakan sijil bahan (EN 10204 3.1), laporan pemeriksaan dimensi, laporan CMM dan-kehabisan rekod atas permintaan.
S: 12. Adakah anda menerima lukisan 2D dan fail CAD?
J: Kami boleh bekerja daripada fail lukisan STEP, STP, IGES, IGS, SolidWorks, DXF dan 2D biasa.
S: 13. Apakah masa utama yang biasa untuk takal mesin CNC?
J: Masa petunjuk biasa ialah 5–10 hari bekerja untuk prototaip, 10–20 hari bekerja untuk-pesanan volum rendah dan 15–30 hari bekerja untuk pesanan pengeluaran, bergantung pada kerumitan, kuantiti, bahan dan kemasan.
