Kelengkapan Mesin CNC
Kami mengeluarkan adatKelengkapan mesin CNCdaripada lukisan pelanggan dan fail CAD, termasukkelengkapan siku, tee dan salib, gandingan, kesatuan, penyesuai, pengurang, bar dan batang hos, badan pemasangan mampatan, badan pemasangan instrumentasi, ferrules dan lengan, kelengkapan banjo dan blok manifold tersuai. Keupayaan memusing, mengisar, menggerudi, membosankan dan benang CNC kami-menghasilkan kebocoran-pelengkapan ketat untuk hidraulik, pneumatik, instrumentasi, sistem bendalir dan gas, pam, injap dan peralatan proses.
Pemasangan menyambung, mengubah hala, menamatkan atau mengelak garis - jadiketepatan benang, geometri muka pengedap, penjajaran gerek, ketebalan dinding dan kemasan permukaanmemutuskan sama ada ia mempunyai tekanan. Kami kelengkapan mesin darikeluli tahan karat (303, 304, 304L, 316, 316L, 17-4 PH), loyang dan gangsa (C36000, C46400, C95400), keluli karbon dan aloi (1045, 1144, 4140, 4340), aluminium (60T67), aluminium (60T67) (C10100, C11000) dan titanium (Gred 2, Gred 5), dengan penyaduran dan kemasan yang ditentukan oleh lukisan. Alat ganti dihasilkan mengikut dimensi, toleransi, bahan dan keperluan tekanan tertentu, dengan sijil bahan tersedia atas permintaan.
Jenis Kelengkapan Mesin CNC Kami Keluarkan
Kami memesin pelbagai jenis pemasangan. Di bawah adalah yang paling biasa; jika lukisan anda menunjukkan konfigurasi yang berbeza, hantarkannya untuk semakan.
Kelengkapan Siku
Siku 45 darjah dan 90 darjah dengan hujung berulir, dipateri atau dikimpal.
Bahan: 316L · 303 · C36000 · 4140
Kelengkapan Tee & Salib
Kelengkapan tiga- dan empat-cara untuk bercabang dan mencampurkan garisan.
Bahan: 316L · 304 · C36000 · 6061-T6

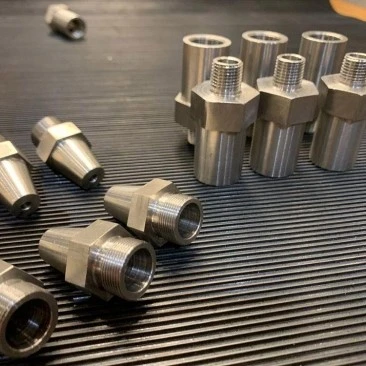

Gandingan & Kesatuan
Gandingan lurus dan penyatuan dengan reka bentuk-hidung atau muka rata-tawanan.
Bahan:316L · C36000 · 4140 · Gred 5 titanium
Penyesuai & Pengurang
Benang-ke-penyesuai benang, mengurangkan sesendal dan kelengkapan langkah.
Bahan: 303 · 316L · C36000 · 4140
Barbs & Batang Hos
Batang dan ekor berduri untuk sambungan hos dan tiub yang fleksibel.
Bahan: C36000 · 316L · 6061-T6
Badan Pemasangan Mampatan
Badan mampatan dan kacang untuk sambungan tiub-ke-benang.
Bahan: 316L · C36000 · 6061-T6
Ferrules & Lengan
Ferrules bermesin dan lengan sokongan untuk mencengkam tiub.
Bahan:316L · 17-4 PH · C36000
Kelengkapan Instrumentasi
Tolok, injap dan badan pemasangan manifold untuk saluran proses.
Bahan:316L · 316L VIM-VAR · 17-4 PH
Kelengkapan Banjo
Banjo bolt dan badan dengan melalui-penggerudian silang aliran.
Bahan: 316L · C36000 · 6061-T6
Kelengkapan Suar & Kon
Suar dan kon 37 darjah /45 darjah-kelengkapan tempat duduk untuk pengedap logam-ke-logam.
Bahan: 316L · C36000 · 4140
O-Kelengkapan Bos Cincin & Pengedap Muka
Palam ORB dan ORFS, pusing dan penyesuai dengan alur gelang O-.
Bahan:4140 · 4340 · 316L · 17-4 PH
Blok Manifold Tersuai
Blok yang digerudi dan dialihkan mengintegrasikan pelbagai fungsi pemasangan.
Bahan: 6061-T6 · 316L · 4140 · C36000
Mempunyai Pemasangan Tersuai? Hantar Lukisan Anda
Proses Pemesinan CNC untuk Kelengkapan
CNC Turning
Terbaik untuk:Badan · heks · hidung · benang
Proses utama untuk badan pemasangan bulat dan bentuk akhir.
Pengilangan CNC
Terbaik untuk:Flat · lubang silang · pelabuhan · gerudi banjo
Untuk ciri giling, port manifold dan penggerudian silang.
Memotong Benang & Berputar
Terbaik untuk:NPT · BSPP · metrik · Benang PBB
Benang-mata dan mati-satu dengan diameter pic terkawal.
Penggerudian & Membosankan
Terbaik untuk:Bore · laluan silang · manifold
Tepat melalui dan bersilang lubang untuk laluan aliran.
Pemesinan Muka Pengedap
Terbaik untuk:Tempat duduk kon · muka suar · muka ORFS
Sudut mesin dan kemasan permukaan untuk kebocoran-pengedap ketat.
Deburring & Pembersihan
Terbaik untuk:Benang · lubang · lubang silang
Burr-laluan aliran bebas; cip dikeluarkan dan dibersihkan sebelum dibungkus.
Bahan Pemasangan CNC
Untuk kelengkapan, pemilihan bahan bergantung kepadakeserasian bendalir, tekanan, suhu, persekitaran kakisan dan kehausan benang. Kami memasang mesin daripada bahan logam yang disenaraikan di bawah - keluli tahan karat, loyang dan kuprum, keluli karbon dan aloi, aluminium dan titanium.
| bahan | Gred Biasa | Aplikasi Pemasangan Biasa | Kelebihan Utama |
|---|---|---|---|
| Keluli Tahan Karat | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Kelengkapan instrumentasi, badan mampatan, kelengkapan proses dan marin | Rintangan kakisan kimia dan klorida yang luas; 303 mesin secara bebas; 17-4 PH menambah kekuatan |
| Loyang & Gangsa | C36000 percuma-loyang pemotong · C46400 loyang tentera laut · C95400 aluminium gangsa | Barbs hos, penyesuai, gandingan, pneumatik dan kelengkapan air | Kebolehmesinan yang sangat baik, rintangan kakisan yang baik, pengedap benang yang boleh dipercayai |
| Karbon & Keluli Aloi | 1045 · 1144 · 4140 · 4340 | Kelengkapan ORB dan ORFS hidraulik,-penyesuai tekanan tinggi | Kekuatan tinggi untuk perkhidmatan tekanan; benang boleh keras dan muka pengedap |
| aluminium | 6061-T6 · 6063-T5 · 7075-T6 | Kelengkapan pneumatik, blok manifold, sistem bendalir ringan | Berat rendah, boleh dianodisasi, tahan kakisan-, mudah dimesin |
| Tembaga | C10100 (OFHC) · C11000 kuprum elektrolitik | Kelengkapan konduktif, vakum dan komponen talian kriogenik | Kekonduksian haba dan elektrik yang tinggi; tingkah laku pematerian yang sangat baik |
| titanium | Gred 2 (CP) · Gred 5 (Ti-6Al-4V) | Kelengkapan marin, kimia dan air laut | Rintangan kakisan dan kekuatan yang luar biasa-kepada-berat |
Skop material kami.Kami kelengkapan mesin darikeluli tahan karat, loyang dan tembaga, keluli karbon dan aloi, aluminium, dan titanium, meliputi tekanan, kakisan dan cecair{0}}keperluan keserasian kebanyakan aplikasi yang sesuai.Untuk gred khas, hantar lukisan anda untuk semakan.
Piawaian Benang & Jenis Sambungan
Kelengkapan mengelak melalui benang dan mukanya, jadi kami membentuk benang mesin dan mengelak geometri mengikut piawaian yang berkenaan. Di bawah adalah yang paling biasa; benang khas dimesin setiap lukisan.
| Benang / Sambungan | Standard | Kaedah Pengedap | Penggunaan Biasa |
|---|---|---|---|
| NPT / NPTF | ANSI/ASME B1.20.1 | Benang tirus dengan pengedap | Kelengkapan paip industri am |
| BSPP (G) | ISO 228-1 / BS 2779 | Benang selari dengan meterai terikat atau muka | Peralatan Eropah, hidraulik |
| BSPT (R) | ISO 7-1 | Benang tirus dengan pengedap | Sambungan paip Eropah |
| ISO metrik | ISO 261 / ISO 965 | Benang selari dengan cincin O-atau gasket | Jentera dan automasi |
| PBB / UNF | ASME B1.1 | Benang selari dengan gasket atau cincin O-. | Instrumen, peralatan Amerika Utara |
| O-Ring Boss (ORB) | SAE J514 | O-cincin pada bos mesin | Penyesuai port hidraulik |
| O-Mohor Muka Cincin (ORFS) | SAE J1453 | O-cincin pada muka rata | Hidraulik-tekanan tinggi |
| Nyalaan 37 darjah (JIC) | SAE J514 | Logam-ke-kon suar logam | Kelengkapan tiub hidraulik |
| Nyalaan 45 darjah (SAE) | SAE J512 | Logam-ke-kon suar logam | Talian tiub-tekanan rendah |
| Mampatan (Ferrule) | ISO 8434-1 / DIN 2353 | Gigit-taip ferrule pada tiub | Instrumentasi dan tiub hidraulik |
Ciri Kritikal Yang Kami Kawal
Geometri Benang- diameter pic, tirus dan bentuk disemak dengan Go/No-Go tolok kepada standard thread.
Mengedap Muka- sudut kon, muka suar dan-alur cincin O dimesin dengan kemasan yang betul untuk kebocoran-pengedap ketat.
Penjajaran Bore- melalui dan penggerudian silang diletakkan dengan tepat supaya laluan aliran yang bersilang bertemu dengan bersih.
Ketebalan Dinding- dikawal untuk penarafan tekanan, terutamanya pada penggerudian silang dan bahagian heks.
Pembuangan Burr- laluan aliran dinyahburkan dan dibersihkan; tiada cip longgar dihantar di dalam kelengkapan.
Flat Hex & Sepana- merentas-dimensi flat dikawal untuk tork pemasangan yang betul.
Rawatan Haba untuk Kelengkapan CNC
Rawatan haba meningkatkan kekuatan pemasangan untuk perkhidmatan tekanan dan ditentukan oleh lukisan. Ia digunakan sebelum pemesinan akhir benang dan muka pengedap jika diperlukan.
| Rawatan Haba | Gred Berkenaan | Bahagian Pemasangan Biasa |
|---|---|---|
| Melenyapkan & Marah | 4140 · 4340 · 1045 | Penyesuai ORB / ORFS hidraulik, gandingan |
| Pengerasan Induksi | 1045 · 4140 | Hidung berbenang, muka mengedap |
| Penyelesaian + Penuaan | 17-4 PH · 7075-T6 | Kelengkapan tahan karat-tekanan tinggi |
| Menghilangkan Tekanan | Semua gred keluli | Badan dimesin sebelum diulir |
Toleransi & Spesifikasi Pemesinan Pemasangan
Prestasi pemasangan bergantung pada ketepatan benang dan pengedap-geometri muka. Kami memegang ciri di bawah untuk melukis, dan lebih ketat atas permintaan.
| Spesifikasi | Keupayaan Biasa | Aplikasi Pemasangan Biasa |
|---|---|---|
| Dimensi Kritikal | ±0.01 mm (ketepatan hingga ±0.005 mm) | Mengedap muka, tolok-bahagian kualiti |
| Toleransi Benang | Kepada standard (cth ISO 6g/6H, ANSI 2A/2B); Go/No-Go gauged | NPT, BSPP, metrik, benang UN/UNF |
| Sudut Muka Mengedap | ±0.5 darjah pada kerusi kon dan suar | Kelengkapan suar JIC 37 darjah dan SAE 45 darjah |
| Diameter lubang | ±0.03–0.05 mm | Laluan aliran, soket tiub |
| Kedudukan Lubang Palang | ±0.05–0.1 mm | Latihan banjo, laluan berlipat ganda |
| Konsentrisitas (benang ke lubang) | Turun kepada 0.01–0.02 mm | Gandingan, badan mampatan |
| O-Alur Cincin | ±0.02–0.05 mm pada lebar dan diameter | ORB, ORFS dan kelengkapan manifold |
| Merentasi Rumah Pangsa (Hex) | ±0.05–0.1 mm | Badan, kacang, bolt banjo |
| Kekasaran Permukaan | Ra 0.8–1.6 μm standard; Muka pengedap Ra 0.4 μm | Tempat duduk kon, muka suar, muka cincin O-. |
Kemasan Permukaan untuk Kelengkapan CNC
Kemasan permukaan melindungi kelengkapan daripada kakisan dan haus serta memastikan benang dan muka pengedap bersih dan berfungsi.
| Kemasan Permukaan | Bahan Berkenaan | Bahagian Pemasangan Biasa | Faedah Utama |
|---|---|---|---|
| Penyaduran Nikel Tanpa Elektro | 4140 · 4340 · 1045 · Aluminium | Penyesuai hidraulik,-pemasangan tekanan tinggi | Perlindungan kakisan seragam pada benang dan badan |
| Penyaduran Krom Keras | 4140 · 4340 | Pakai permukaan, soket tiub | Permukaan yang keras dan tahan haus-. |
| Pasif | 303 · 304 · 316L · 17-4 PH | Kelengkapan instrumentasi dan proses | Mengeluarkan besi bebas, meningkatkan rintangan kakisan |
| Penggilap elektrik | 316L · 304 | Kelengkapan proses makanan, perubatan dan{0}}bersih | Laluan aliran yang licin dan bersih |
| Anodizing (Jenis II / Keras III) | 6061-T6 · 7075-T6 | Kelengkapan pneumatik, blok manifold | Hakisan dan rintangan haus |
| Oksida Hitam | 1045 · 4140 · 4340 | Kelengkapan keluli tujuan am- | Perlindungan kakisan yang ekonomik |
| Penyaduran Nikel | C36000 · C46400 loyang | Barbs tembaga dan penyesuai | Kemasan cerah tahan lama untuk perkhidmatan menghakis |
| Penyaduran Zink | Keluli karbon | Kelengkapan tujuan am- | Perlindungan kakisan yang ekonomik |
Kawalan Kualiti Pemasangan
Kami memeriksa benang, muka pengedap, lubang dan penggerudian silang sepanjang pengeluaran untuk memastikan kelengkapan memenuhi lukisan dan pengedap seperti yang dimaksudkan. Untuk projek yang didokumenkan, kami boleh membekalkan sijil bahan dan rekod pemeriksaan untuk menyokong pemeriksaan masuk anda.
| Item Pemeriksaan | Peralatan / Kaedah | Bahagian Pemasangan Biasa |
|---|---|---|
| Pemeriksaan Benang | Go/No-Go Thread Gauges (NPT, BSPP, metrik, PBB) | Semua kelengkapan dan penyesuai berulir |
| Geometri Muka Pengedap | CMM · Tolok Sudut · Profilometer | Muka suar, kon dan ORFS |
| Bore & Cross Hole | Tolok Pin · CMM | Badan, kelengkapan banjo, manifold |
| Dimensi Kritikal | Mikrometer · CMM | Tolok-kelengkapan kualiti dan ketepatan |
| Konsentris | Penunjuk Dail · CMM | Gandingan, badan mampatan |
| Kekasaran Permukaan | Penguji Kekasaran | Mengedap muka dan laluan aliran |
| Kekerasan (haba-dirawat) | Penguji Kekerasan | Keluli dikeraskan dan kelengkapan 17-4 PH |
| Pengesahan Bahan | Spektrometer + Sijil Bahan | Bahan mentah masuk (EN 10204 3.1 tersedia) |
| Pemeriksaan Akhir | CMM + Laporan Pemeriksaan | Penerimaan dimensi akhir |
Prototaip &{0}}Pemesinan Pemesinan Volum Rendah
Projek pemasangan selalunya bermula dengan prototaip - sistem baharu, gabungan benang khas atau penggantian yang mesti diuji sebelum pengeluaran. Kita sokongprototaip dan pemesinan CNC{0}}volume rendahdaripada sampel tunggal untuk mengulang-pesanan kelompok kecil.
Pemesinan Prototaip
Untuk reka bentuk baharu, pengesahan dan penggantian.
Kuantiti Biasa:1–10 pcs
Pengeluaran-Volume Rendah
Untuk sistem perintis dan larian pengeluaran awal.
Kuantiti Biasa:10–1,000+ pcs
Pengeluaran Ulang
Untuk kelengkapan ganti dan tempahan berulang dengan reka bentuk yang mantap.
Kuantiti Biasa:Berdasarkan keperluan projek
Sesuai untuk
Kelengkapan siku, tee dan salib
Gandingan, kesatuan dan penyesuai
Barbs hos dan batang
Badan mampatan dan instrumentasi
Kelengkapan ferrules, lengan dan banjo
Blok manifold tersuai
Pembungkusan & Masa Utama untuk Kelengkapan CNC
Pembungkusan
Perlindungan Benang:Penutup benang plastik atau perlindungan buih atas permintaan untuk menutup muka dan benang
Perlindungan kakisan:Kertas VCI dan minyak untuk kelengkapan keluli dalam transit luar negara
Kebersihan:Kelengkapan dinyahburkan, ditiup-dan bebas daripada cip sebelum dibungkus
Pesanan Campuran:Diisih mengikut nombor bahagian dengan label dan senarai semak kuantiti
Pembungkusan Tersuai:-Keperluan pembungkusan khusus pelanggan disokong
Masa Utama Biasa
| Jenis Pesanan | Masa Utama Biasa |
|---|---|
| Prototaip | 5–10 hari bekerja |
| -Turutan Kelantangan Rendah | 10–20 hari bekerja |
| Pesanan Pengeluaran | 15–30 hari bekerja |
| Repeat Order | 10–25 hari bekerja |
Soalan Lazim
S: 1. Apakah kelengkapan mesin CNC yang boleh anda buat?
J: Kami mengeluarkan kelengkapan siku, tee dan salib tersuai, gandingan, kesatuan, penyesuai, pengurang, bar dan batang hos, badan pemampatan dan alat kelengkapan, ferrules dan lengan, kelengkapan banjo, kelengkapan suar dan kon, O-pelengkapan bos cincin dan pengedap muka serta blok manifold tersuai.
S: 2. Apakah bahan yang anda gunakan untuk kelengkapan mesin?
J: Kami kelengkapan mesin daripada keluli tahan karat (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), loyang dan gangsa (C36000, C46400, C95400), keluli karbon dan aloi (1045, 4) (6061-T6, 6063-T5, 7075-T6), kuprum (C10100, C11000) dan titanium (Gred 2, Gred 5).
S: 3. Apakah standard benang yang boleh anda mesin?
J: Kami memesin NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228-1 / ISO 7-1), ISO metrik (ISO 261), UN / UNF (ASME B1.1), serta benang khas setiap lukisan. Semua benang diukur Go/No-Go.
S: 4. Bolehkah anda mesin kelengkapan hidraulik seperti penyesuai ORB dan ORFS?
A: Ya. Kami memesin penyesuai, palam dan pemutar O-ring boss (SAE J514) dan O-ring face seal (SAE J1453), dengan alur O-ring yang dimesin dengan tepat.
S: 5. Bolehkah anda mesin suar dan kelengkapan mampatan?
A: Ya. Kami memesin kelengkapan suar 37 darjah JIC dan SAE 45 darjah dan kelengkapan mampatan jenis -gigit (ISO 8434-1 / DIN 2353) termasuk badan, kacang, ferrule dan lengan.
S: 6. Bolehkah anda memasang mesin dengan penggerudian silang dan manifold?
A: Ya. Kami menggerudi dan menanggung laluan aliran bersilang untuk kelengkapan banjo dan blok manifold tersuai, dengan kedudukan lubang yang tepat dan laluan bebas cip-yang dibuang lebur.
S: 7. Apakah toleransi yang boleh anda capai pada kelengkapan?
J: Kami biasanya memegang ±0.01 mm pada dimensi kritikal, dengan pemesinan ketepatan sehingga ±0.005 mm. Sudut muka pengedap dipegang dalam ±0.5 darjah dan benang mengikut toleransi standardnya.
S: 8. Bolehkah anda membekalkan-pelengkapan tekanan tinggi?
A: Ya. Kami memesin penyesuai tekanan tinggi-dan gandingan daripada 4140, 4340 dan 17-4 PH dengan pelindapkejutan-dan-temperatur atau penyelesaian-dan rawatan haba penuaan di mana lukisan memerlukan kekuatan yang lebih tinggi.
S: 9. Apakah kemasan permukaan yang anda tawarkan untuk kelengkapan?
A: Nikel tanpa elektro, krom keras, pempasifan, penggilap elektro, penganodan, oksida hitam, zink dan penyaduran nikel, serta pengedap mesin menghadap ke bawah hingga Ra 0.4 μm.
S: 10. Bolehkah anda membekalkan sijil bahan dan laporan pemeriksaan?
A: Ya. Kami boleh menyediakan sijil bahan (EN 10204 3.1), laporan pemeriksaan dimensi, laporan CMM dan rekod pengukur benang atas permintaan.
S: 11. Adakah anda menerima lukisan 2D dan fail CAD?
J: Kami boleh bekerja daripada fail lukisan STEP, STP, IGES, IGS, SolidWorks, DXF dan 2D biasa, bersama-sama dengan standard benang dan keperluan tekanan yang berkenaan.
S: 12. Adakah anda menyokong prototaip dan pengeluaran-volume rendah?
A: Ya. Kami menyokong kuantiti prototaip daripada 1–10 keping,-pengeluaran volum rendah daripada 10–1,000+ keping, serta pesanan pengeluaran berulang untuk kelengkapan standard dan khas.
S: 13. Apakah masa utama yang biasa untuk kelengkapan mesin CNC?
J: Masa petunjuk biasa ialah 5–10 hari bekerja untuk prototaip, 10–20 hari bekerja untuk-pesanan volum rendah dan 15–30 hari bekerja untuk pesanan pengeluaran, bergantung pada kerumitan, kuantiti, bahan dan kemasan.
