Pin Mesin CNC
Bahan pin dengan gred tepat: keluli 4140/4340/52100, tahan karat 316L & 17-4 PH, aluminium 6061-T6, loyang C36000, titanium Gred 5
Pusing CNC, pengisaran tanpa pusat, pengilangan, penggulungan benang dan rawatan haba
±0.005 mm pada diameter; kelas penekan, peralihan dan kelegaan muat tersedia
Krom keras, nikel tanpa elektro, pemasifan dan kemasan tanah-tanpa pusat
Kami mengeluarkan adatPin mesin CNCdaripada lukisan pelanggan dan fail CAD, termasukpin dowel, pin clevis, pin pivot, pin pengesan, pin panduan, pin tirus, pin beralur, pin berulir dan stud, bebola-badan pin kunci, pin ejektor dan teras, penjajaran dan pin engsel. Keupayaan pemusingan CNC, pengisaran tanpa pusat, pengilangan, penggulungan benang dan rawatan{1}}panas kami menyokong-pin toleransi yang ketat untuk jig dan lekapan, perkakas, jentera, injap, pam, automotif, marin dan automasi.
Pin mencari, menjajarkan, memutar, menghantar beban atau mengekalkan komponen - jadidiameter, kelas muat, kelurusan, kebulatan, chamfers, lubang silang dan kemasan permukaanadalah ciri yang menentukan sama ada ia berfungsi. Kami pin mesin daripadakeluli karbon dan aloi (1045, 1144, 4140, 4340, 52100, 8620), keluli tahan karat (303, 304, 316L, 17-4 PH), aluminium (6061-T6, 7075-T6), loyang dan gangsa (C3607), loyang dan gangsa (C3607). (C10100, C11000, C17200) dan titanium (Gred 2, Gred 5), dengan rawatan haba, penyaduran dan pengisaran yang ditentukan oleh lukisan. Alat ganti dikilangkan mengikut dimensi tertentu, toleransi, bahan dan keperluan kemasan, dengan sijil bahan tersedia atas permintaan.
Jenis Pin Bermesin CNC Kami Keluarkan
Kami memesin pelbagai jenis pin. Di bawah adalah yang paling biasa; jika lukisan anda menunjukkan konfigurasi yang berbeza, hantarkannya untuk semakan.
Pin Dowel
Pin dowel lurus dan tirus ketepatan untuk pengesanan dan penjajaran, dengan diameter tanah atau berpusing agar sesuai dengan kelas.
Bahan:52100 · 4140 · 8620 · 303 · 17-4 PH
Pin Clevis & Pivot
Pin dengan lubang silang untuk pengepas atau pin penahan, digunakan dalam sambungan clevis, sambungan dan pangsi.
Bahan:4140 · 316L · 17-4 PH · C36000 · Gred 5 titanium
Mengesan Pin
Pin pengesan lekapan dan perkakas dengan diameter terkawal, chamfer dan tapak tekan-pasang atau skru-dilekapkan.
Bahan:52100 · 4140 · 17-4 PH · 303 · 6061-T6
Pin Panduan
Pin panduan dan perambut untuk cetakan, acuan dan gelongsor linear, dengan diameter mengeras dan dikisar.
Bahan:52100 · 4140 · 8620 · 17-4 PH
Pin Tirus
Pin tirus (cth. 1:50 tirus) untuk-pemasangan mengunci sendiri dan aci-ke-sambungan hab.
Bahan: 1045 · 4140 · 316L · C36000
Pin Beralur
Pin dengan alur membujur yang mengunci ke dalam lubang dengan muat tekan, untuk pengekalan mudah.
Bahan:1045 · 4140 · 303 · 17-4 PH
Pin & Stud Berulir
Pin dengan hujung berulir,-kancing benang penuh dan pin berulir berlangkah untuk aplikasi boleh laras dan dikekalkan.
Bahan:4140 · 4340 · 316L · 17-4 PH · 6061-T6
Bola-Kunci Badan Pin
Badan dimesin untuk-melepaskan bola{1}}pin kunci cepat, dengan ciri lubang dan alur yang tepat untuk komponen penahan yang dipasang.
Bahan:303 · 304 · 316L · 17-4 PH · 4140
Ejector & Pin Teras
Ejektor dan pin teras untuk acuan suntikan dan perkakas-die, dengan diameter terkawal dan permukaan kalis haus-yang mengeras.
Bahan:52100 · 4140 · 8620 · H13-jenis keluli kerja panas
Penjajaran & Pin Dok
Penjajaran dan pin dok untuk pemasangan berpandu, gandingan pantas dan kedudukan panel.
Bahan:17-4 PH · 4140 · 316L · 6061-T6
Pin Engsel
Pin engsel dan pangsi untuk pintu, penutup dan penyambung, dengan hujung bebibir atau bebibir serta ciri pengekalan.
Bahan: 4140 · 316L · C36000 · 6061-T6
Instrumen & Pin Ketepatan
Pin ketepatan kecil untuk instrumen, penderia dan mekanisme, dengan diameter mikron dan kemasan halus.
Bahan:17-4 PH · 316L · 52100 · C17200 · C36000
Mempunyai Pin Tersuai? Hantar Lukisan Anda
Proses Pemesinan CNC untuk Pin
CNC Turning
Terbaik untuk:Diameter · tirus · chamfers · langkah · jejari
Proses utama untuk kebanyakan pin; mengawal ciri OD, panjang, tirus dan hujung.
Pengisaran Tanpa Pusat
Terbaik untuk:OD ketepatan · pin dowel · pin panduan
Memegang diameter ketat (kelas h6/m6) dengan kemasan halus sepanjang panjang pin penuh.
Pengilangan CNC
Terbaik untuk:Lubang silang · rata · alur · slot · hujung heks
Untuk ciri giling pada badan dan kepala pin.
Menggulung & Memotong Benang
Terbaik untuk:Pin berulir · stud · skru bahu
Benang metrik dan UNC/UNF; bergolek meningkatkan kekuatan benang.
Pengisaran Silinder & OD
Terbaik untuk:Pin dikeraskan · bearing-diameter gred · tirus
Mencapai Ra 0.1–0.4 μm dan diameter tepat pada pin yang mengeras.
Menggilap & Menyahburkan
Terbaik untuk:Tepi chamfer · permukaan gelongsor · pin kosmetik
Mengeluarkan burr dan tepi tajam; kemasan digilap untuk gelongsor dan pin instrumen.
Bahan Pin CNC
Untuk pin, pemilihan bahan bergantung kepadabeban, muat, haus, kakisan, suhu dan sama ada pin mengeras. Kami memesin pin daripada bahan logam yang disenaraikan di bawah - aluminium, loyang dan kuprum, keluli tahan karat, keluli karbon dan aloi serta titanium.
| bahan | Gred Biasa | Aplikasi Pin Biasa | Kelebihan Utama |
|---|---|---|---|
| Karbon & Keluli Aloi | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · jenis H13 | Pin dowel, pin panduan, pin clevis, pin ejektor, pin pengesan | Kekuatan tinggi dan kebolehkerasan; 52100 dan jenis H13 adalah standard untuk pin perkakas yang dikeraskan |
| Keluli Tahan Karat | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Pin Clevis, pin engsel, marin dan pin makanan, bola-badan kunci, pin instrumen | Rintangan kakisan dan kebersihan; 17-4 PH menambah kekuatan tinggi; 303 mesin secara bebas |
| aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Pin pengesan yang ringan, pin robot dan automasi, pin penjajaran | Berat rendah, anodizable, mudah untuk mesin; 7075-T6 menawarkan kekuatan aluminium tertinggi |
| Loyang & Gangsa | C36000 percuma-loyang pemotong · C46400 loyang tentera laut · C93700 gangsa | Pin engsel, pin instrumen, bukan-pangsi magnet, pin tahan kakisan- | Kebolehmesinan yang sangat baik, rintangan kakisan dan sifat bukan-magnet |
| Tembaga | C10100 (OFHC) · C11000 kuprum elektrolitik · C17200 kuprum berilium | Pin konduktif, sensor dan pin kenalan, pin elektrod | Kekonduksian elektrik dan haba yang tinggi; C17200 menambah kekuatan tinggi dan sifat spring |
| titanium | Gred 2 (CP) · Gred 5 (Ti-6Al-4V) | Pin marin dan kimia, pin perubatan, pin kekuatan tinggi{0}}ringan ringan | Rintangan kakisan yang luar biasa, kekuatan tinggi-ke-berat, bukan-magnet |
Kelas Pin Fits & Fit
Kebanyakan pin berfungsi dengan muat terkawal dalam lubang - muat tekan untuk pengekalan kekal, muat peralihan untuk aplikasi lokasi atau muat kelegaan untuk gelongsor dan berputar. Kami memesin diameter pin ke kelas muat ISO seperti yang ditentukan oleh lukisan.
| Kelas Fit | ISO Fit (Lazim) | Aplikasi Pin Biasa | Ciri |
|---|---|---|---|
| Tekan Fit | m6 · n6 · p6 | Pin dowel, pin pengesan, pin ejektor | Pin dipegang kuat di dalam lubang; memerlukan pemasangan menekan atau terma |
| Fit Peralihan | h6 · h7 · k6 | Pin lekapan, pin penjajaran | Gangguan cahaya kepada pelepasan cahaya; lokasi yang tepat dengan daya sederhana |
| Clearance Fit | g6 · f7 · e8 | Pin Clevis, pin pivot, pin engsel | Kelegaan gelongsor atau berputar; jurang terkawal untuk putaran |
Ciri Kritikal Yang Kami Kawal
Diameter & Fit- mengawal OD kepada kelas muat ISO yang diperlukan sepanjang panjang pin penuh.
Kelurusan & Kebulatan- tetap ketat pada pin yang panjang dan tepat untuk mengelakkan ikatan di dalam lubang.
Chamfers & Radii- chamfer hujung, tirus dan jejari sudut setiap lukisan untuk sisipan dan tempat duduk yang mudah.
Lubang Palang & Slot- kedudukan dan saiz yang tepat untuk pin cotter, pin penahan dan ciri kunci.
Benang- metrik, UNC/UNF dan benang khas dengan diameter pic terkawal pada pin dan stud berulir.
Kemasan Permukaan- permukaan gelongsor dikisar atau digilap dengan kekasaran terkawal.
Rawatan Haba untuk Pin CNC
Pin yang mengeras adalah perkara biasa dalam aplikasi perkakas dan haus. Rawatan haba ditentukan oleh lukisan dan digunakan sebelum selesai mengisar diameter kritikal.
| Rawatan Haba | Gred Berkenaan | Bahagian Pin Biasa | Faedah |
|---|---|---|---|
| Melalui Pengerasan & Pembajaan | 52100 · 4140 · 4340 · jenis H13 | Pin dowel, pin panduan, pin ejektor | Kekerasan seragam dan rintangan haus melalui bahagian |
| Mengkarburkan | 8620 · 5120 · 20CrMnTi | Pin dowel, pin clevis, pin pengesan | Kekerasan permukaan tinggi (58–62 HRC) dengan teras tegar |
| Nitriding / Gas Nitriding | 38CrMoAlA · 4140 | Panduan ketepatan dan pin instrumen | Kekerasan permukaan yang tinggi dengan herotan yang rendah |
| Pengerasan Induksi | 1045 · 4140 · 4340 | Pin Clevis, pin engsel, memakai permukaan | Permukaan keras, tahan haus-dengan teras yang keras |
| Penyelesaian + Penuaan | 17-4 PH · 7075-T6 | Pin berkekuatan tinggi-tinggi tahan karat dan aluminium | Kekuatan tinggi dengan rintangan kakisan |
| Menghilangkan Tekanan | Semua gred keluli | Pin ketepatan sebelum mengisar | Meningkatkan kestabilan dimensi |
Toleransi & Spesifikasi Pemesinan Pin
Prestasi pin bergantung pada kawalan rapat diameter, kelurusan dan kesesuaian. Kami memegang ciri di bawah untuk melukis, dan lebih ketat atas permintaan.
| Spesifikasi | Keupayaan Biasa | Aplikasi Pin Biasa |
|---|---|---|
| Diameter (OD) | ±0.01 mm (ketepatan hingga ±0.005 mm; kelas-tanpa tengah untuk muat) | Pin dowel, pin pengesan, pin panduan, diameter galas |
| Panjang | ±0.02–0.05 mm | Panjang pin keseluruhan, kedudukan bahu |
| Kelurusan | Turun kepada 0.01 mm/100 mm | Pin dowel panjang, pin panduan |
| Kebulatan / Silinder | Turun kepada 0.002–0.005 mm | Bearing-diameter pin gred |
| Tirus (pin tirus) | ±0.01 mm setiap 100 mm pada tirus | Pin tirus, pin pengunci sendiri- |
| Chamfer & Jejari | ±0.05–0.1 mm | Talang hujung, jejari sudut |
| Kedudukan & Saiz Lubang Rentas | ±0.05–0.1 mm | Pin Clevis, lubang penahan, lubang cotter |
| Konsentrisitas (benang ke badan) | Turun kepada 0.01–0.02 mm | Pin dan kancing berulir |
| Kekasaran Permukaan | Ra 0.4–1.6 μm standard; Ra 0.1–0.4 μm tanah; Ra 0.05–0.2 μm digilap | Permukaan gelongsor, diameter galas, pin instrumen |
| Toleransi Benang | ISO 6g / 6H atau setiap lukisan | Metrik, UNC/UNF dan utas khas |
Kemasan Permukaan untuk Pin CNC
Kemasan permukaan melindungi diameter pin daripada haus dan kakisan serta memenuhi keperluan fungsian dan visual aplikasi.
| Kemasan Permukaan | Bahan Berkenaan | Bahagian Pin Biasa | Faedah Utama |
|---|---|---|---|
| Penyaduran Krom Keras | 1045 · 4140 · 4340 | Pin panduan, pin ejektor, pin clevis | Permukaan keras,-tahan haus, kalis kakisan- |
| Penyaduran Nikel Tanpa Elektro | 4140 · 1045 · Keluli · Aluminium | Mengesan pin, pin instrumen, pin pam | Haus seragam dan perlindungan kakisan dengan timbunan rendah |
| Oksida Hitam | 1045 · 4140 · 4340 | Pin keluli tujuan umum-. | Perlindungan kakisan yang menjimatkan dengan pembentukan rendah |
| Penyaduran Zink | Keluli karbon | Pin-tujuan am dan pin clevis | Perlindungan kakisan yang ekonomik |
| Pasif | 303 · 304 · 316L · 17-4 PH | Clevis tahan karat, engsel dan pin marin | Mengeluarkan besi bebas, meningkatkan rintangan kakisan |
| Penggilap elektrik | 316L · 304 | Pin makanan, perubatan dan marin | Permukaan licin dan bersih; meningkatkan ketahanan kakisan |
| Anodizing (Jenis II / Keras III) | 6061-T6 · 7075-T6 | Pin pengesanan dan penjajaran aluminium | rintangan haus dan kakisan; penebat |
| Kemasan Tanah / Digilap | Semua keluli · Tahan Karat · Titanium | Pin dowel, pin panduan, permukaan gelongsor | Ra 0.1–0.4 μm tanah; Ra 0.05–0.2 μm digilap |
Kawalan Kualiti Pin
Kami memeriksa diameter, kesesuaian, kelurusan, lubang silang, benang dan keperluan permukaan sepanjang pengeluaran untuk memastikan pin memenuhi lukisan. Untuk projek yang didokumenkan, kami boleh membekalkan sijil bahan dan rekod pemeriksaan untuk menyokong pemeriksaan masuk anda.
| Item Pemeriksaan | Peralatan / Kaedah | Bahagian Pin Biasa |
|---|---|---|
| Diameter Pin | Mikrometer · CMM · Go/No-Go Ring Tolok | Pin dowel, pin pengesan, diameter galas |
| Panjang | Mikrometer · CMM | Panjang pin keseluruhan, kedudukan bahu |
| Kelurusan | Penunjuk Dail · CMM | Pin dowel panjang, pin panduan |
| Kebulatan / Silinder | Penguji Kebulatan / CMM | Bearing-diameter pin gred |
| Tirus | Bar Sinus / CMM | Pin tirus |
| Lubang Palang / Alur | Pergi/Tidak-Pergi · CMM | Pin Clevis, lubang penahan, pin beralur |
| Pemeriksaan Benang | Go/No-Go Thread Gauges | Pin dan kancing berulir |
| Kekasaran Permukaan | Penguji Kekasaran | Permukaan gelongsor, diameter galas |
| Kekerasan (haba-dirawat) | Penguji Kekerasan | Keluli yang dikeraskan dan pin 17-4 PH |
| Pengesahan Bahan | Spektrometer + Sijil Bahan | Bahan mentah masuk (EN 10204 3.1 tersedia) |
| Pemeriksaan Akhir | CMM + Laporan Pemeriksaan | Penerimaan dimensi akhir |
Prototaip &{0}}Pemesinan Pin Kelantangan Rendah
Projek pin selalunya bermula dengan prototaip - lekapan baharu, reka bentuk baharu atau penggantian yang mesti diuji sebelum pengeluaran. Kita sokongprototaip dan pemesinan CNC{0}}volume rendahdaripada sampel tunggal untuk mengulang-pesanan kelompok kecil.
Prototaip &{0}}Pemesinan Pin Kelantangan Rendah
Pemesinan Prototaip
Untuk reka bentuk baharu, pengesahan dan penggantian.
Kuantiti Biasa:1–10 pcs
Pengeluaran-Volume Rendah
Untuk sistem perintis dan larian pengeluaran awal.
Kuantiti Biasa:10–1,000+ pcs
Pengeluaran Ulang
Untuk pin ganti dan tempahan berulang dengan reka bentuk yang mantap.
Kuantiti Biasa:Berdasarkan keperluan projek
Sesuai untuk
Dowel, pengesan dan pin panduan
Clevis, pin pangsi dan engsel
Pin tirus dan beralur
Pin dan kancing berulir
Badan pin kunci-bola
Ejector, teras dan pin instrumen

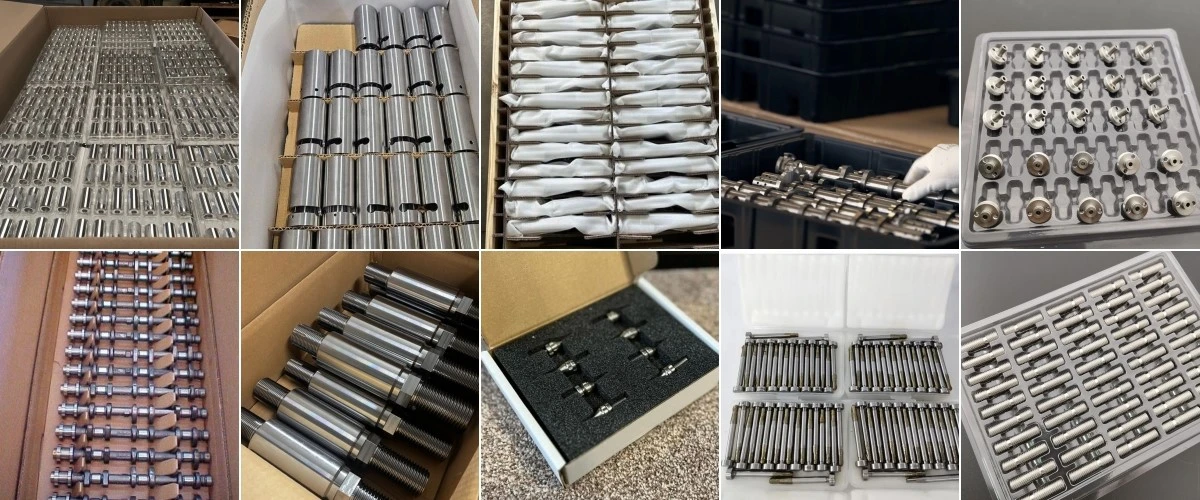

Pembungkusan & Masa Utama untuk Pin CNC
Pembungkusan
Perlindungan Individu:Beg PE, buih, atau filem pelindung untuk diameter tanah dan digilap
Perlindungan kakisan:Kertas VCI dan minyak untuk pin keluli dalam transit luar negara
Pin Ketepatan:Sisipan buih dan petak berasingan untuk diameter dan benang kritikal
Pin yang dikeraskan:Minyak atau pencegah karat digunakan selepas selesai mengisar
Pembungkusan Tersuai:Nombor bahagian, label, kuantiti dan -keperluan pembungkusan khusus pelanggan
Masa Utama Biasa
| Jenis Pesanan | Masa Utama Biasa |
|---|---|
| Prototaip | 5–10 hari bekerja |
| -Turutan Kelantangan Rendah | 10–20 hari bekerja |
| Pesanan Pengeluaran | 15–30 hari bekerja |
| Repeat Order | 10–25 hari bekerja |
Soalan Lazim
S: Apakah pin mesin CNC yang boleh anda buat?
J: Kami mengeluarkan pin dowel tersuai, pin clevis, pin pivot, pin pengesan, pin panduan, pin tirus, pin beralur, pin dan stud berulir, badan pin kunci-bola, pin ejektor dan teras, penjajaran dan pin engsel daripada lukisan pelanggan.
S: Apakah bahan yang anda gunakan untuk pin mesin?
J: Kami mesin pin daripada keluli karbon dan aloi (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, jenis H13), keluli tahan karat (303, 304, 304L, 316, 316L, 40), aluminium (6061-T6, 6063-T5, 7075-T6, 2024-T3), loyang dan gangsa (C36000, C46400, C93700), tembaga (C10100, C11000, C17200) dan titanium (Gred 5).
S: Apakah toleransi pemesinan CNC yang boleh anda capai pada pin?
J: Untuk diameter kami biasanya memegang ±0.01 mm, dengan pemesinan ketepatan hingga ±0.005 mm. Pin dowel tanah tanpa pusat-boleh dipegang pada kelas muat ISO seperti h6, m6, p6, g6 setiap lukisan.
S: Bolehkah anda memasukkan pin dowel untuk menekan-muat atau menggelincirkan-muat?
A: Ya. Kami mesin dowel dan mencari pin untuk menekan muat (m6, n6, p6), padaan peralihan (h6, k6) dan kelas kelegaan (g6, f7), dengan pengisaran tanpa pusat untuk diameter paling ketat.
S: Bolehkah anda mesin pin clevis dengan lubang silang?
A: Ya. Kami memesin clevis dan pin pivot dengan lubang silang untuk pin cotter dan pin penahan, dengan kedudukan dan saiz lubang yang tepat dalam 4140, 316L, 17-4 PH dan titanium Gred 5.
S: Bolehkah anda membekalkan pin yang dikeraskan dan dikisar?
A: Ya. Kami membekalkan melalui-pin yang dikeraskan, dikarburkan, nitride dan aruhan-di dalam gred seperti 52100, 4140, 4340, 8620 dan 38CrMoAlA, dengan pengisaran OD hingga Ra 0.1–0.4 μm.
S: Bolehkah anda menggunakan pin dan kancing berulir?
A: Ya. Kami memesin pin dan stud berbenang dengan metrik, UNC/UNF dan benang khas, termasuk-benang benang penuh dan pin berulir berlangkah.
S: Bolehkah anda mesin ejector dan pin teras untuk acuan?
A: Ya. Kami memesin ejector dan pin teras daripada 52100, 4140, 8620 dan H13-menaip keluli kerja panas, dengan diameter mengeras dan dikisar untuk perkakas acuan.
S: Bolehkah anda membekalkan sijil bahan dan laporan pemeriksaan?
A: Ya. Kami boleh menyediakan sijil bahan (EN 10204 3.1), laporan pemeriksaan dimensi, laporan CMM, rekod kemasan permukaan dan laporan kekerasan atas permintaan.
S: Adakah anda menerima lukisan 2D dan fail CAD?
J: Kami boleh bekerja daripada fail lukisan STEP, STP, IGES, IGS, SolidWorks, DXF dan 2D biasa.
S: Adakah anda menyokong prototaip dan pengeluaran-volume rendah?
A: Ya. Kami menyokong kuantiti prototaip daripada 1–10 keping,-pengeluaran volum rendah daripada 10–1,000+ keping, serta pesanan pengeluaran berulang untuk pin standard dan khas.
S: Apakah masa utama yang biasa untuk pin mesin CNC?
J: Masa petunjuk biasa ialah 5–10 hari bekerja untuk prototaip, 10–20 hari bekerja untuk-pesanan volum rendah dan 15–30 hari bekerja untuk pesanan pengeluaran, bergantung pada kerumitan, kuantiti, bahan dan kemasan.
