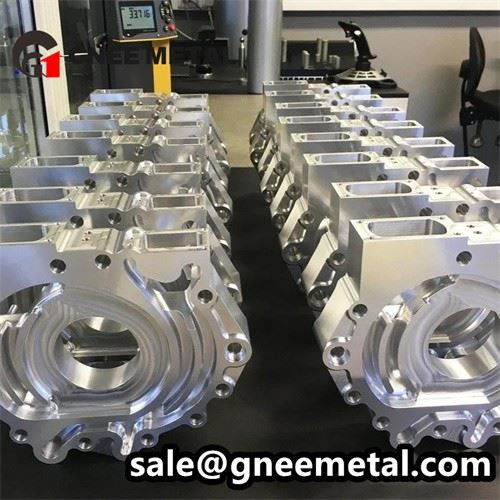

Perumahan Bermesin CNC
Kami mengeluarkan adatPerumahan mesin CNCdaripada lukisan pelanggan dan fail CAD, termasukpenutup elektronik, perumah kotak gear, perumah pam dan volut, badan injap, perumah galas, penderia dan penyangga transduser, bekas instrumen, kotak simpang, loceng hujung motor, perumah RF dan pandu gelombang dan manifold hidraulik. Keupayaan pengilangan, penggerudian, penggerudian CNC 3-paksi dan 5-paksi kami, penggerudian,-dalam, dalam dan pengilangan benang menghasilkan perumah yang tepat dan kedap bocor untuk jentera, automasi, hidraulik, motor, elektronik, instrumentasi dan peralatan luaran.
Perumah mengandungi dan melindungi komponen, jadikepekatan lubang, pengedap-kerataan muka, ketebalan dinding, kedudukan poket dan lokasi benangtentukan sama ada dalaman sesuai, berputar benar dan mengelak terhadap tekanan atau kemasukan. Kami perumahan mesin darialuminium (6061-T6, 6063-T5, 7075-T6, 5083), keluli tahan karat (303, 304, 304L, 316, 316L, 17-4 PH), keluli karbon dan aloi (1045, 4140, 4340, Q355s-plat) C46400), kuprum (C10100, C11000) dan titanium (Gred 2, Gred 5), dimesin daripada blok pepejal dan plat - bukan tuang - jadi ciri dalaman dipotong kepada lukisan untuk prototaip dan-pengeluaran volum rendah. Alat ganti dikilangkan mengikut dimensi tertentu, toleransi, bahan dan keperluan kemasan, dengan sijil bahan tersedia atas permintaan.
Jenis Perumahan Bermesin CNC Kami Keluarkan
Kami mesin pelbagai jenis perumahan. Di bawah adalah yang paling biasa; jika lukisan anda menunjukkan konfigurasi yang berbeza, hantarkannya untuk semakan.
Penutup & Kotak
Kepungan dan bekas bertutup untuk elektronik dan kawalan.
Bahan: 6061-T6 · 5052-H32 · 304 · C36000
Perumahan Kotak Gear
Gerek dan poket galas untuk pemasangan gear dan aci.
Bahan: 6061-T6 · 4140 · 4340 · 7075-T6
Rumah Pam & Volutes
Rongga, port dan tempat duduk galas untuk pam.
Bahan: 316L · 304 · 4140 · C95400
Badan Injap
Rongga aliran, port dan lubang tempat duduk untuk injap.
Bahan:316L · 304 · 17-4 PH · C36000
Perumahan Galas
Blok bantal dan tempat duduk bebibir dengan lubang yang tepat.
Bahan: 4140 · 4340 · 6061-T6 · 316L
Perumahan Sensor & Transduser
Tekanan-kes ketat untuk probe dan transduser.
Bahan:17-4 PH · 316L · Gred 5 titanium · 304
Kes Instrumen
Perumahan untuk tolok, meter dan peranti ukuran.
Bahan: 6061-T6 · 304 · C36000 · C46400
Kotak Persimpangan
Kelenjar kabel, terminal dan pelekap untuk pendawaian.
Bahan: 6061-T6 · 316L · 304 · Q355
Loceng Hujung Motor
Penutup hujung dan plat galas untuk motor elektrik.
Bahan: 6061-T6 · 6063-T5 · 4140 · 304
Perumahan RF & Waveguide
Penutup konduktif untuk pemasangan RF dan gelombang mikro.
Bahan: 6061-T6 · C11000 · C10100 · 303
Manifold Hidraulik
Injap-badan menyekat dengan laluan gerudi bersilang.
Bahan:6061-T6 · 4140 · 316L · 17-4 PH
Perumahan Bermesin Tersuai
Satu-perumah struktur dan peralatan daripada blok pepejal.
Bahan:7075-T6 · 4340 · 17-4 PH · Gred 5 titanium
Mempunyai Perumahan Tersuai? Hantar Lukisan Anda
Proses Pemesinan CNC untuk Perumahan
Pengilangan CNC 3-Paksi
Terbaik untuk:Poket · dinding · muka · lubang
Proses utama untuk kotak, penutup dan perumah segi empat tepat.
Pengilangan CNC 4/5-Axis
Terbaik untuk:Ciri dalaman · sudut gabungan
Mesinkan poket dan lubang dalaman dalam persediaan yang lebih sedikit untuk ketepatan.
Boring & Ketepatan
Terbaik untuk:Tempat duduk galas · lubang injap
Lubang sepusat dipegang pada H7 dengan-muka pengedap lari sejati.
Penggerudian Lubang-Dalam
Terbaik untuk:Saluran manifold · saluran penyejukan
Lubang bersilang lurus untuk litar hidraulik dan penyejukan.
Pengilangan Benang & Menoreh
Terbaik untuk:Sisipan · penutup · port
Buta dan melalui benang, benang port tertutup dan sisipan.
Deburring & Kemasan Tepi
Terbaik untuk:Tepi dalaman · menutup muka
Burr-sudut dalaman bebas dan chamfer untuk pemasangan dan pengedap.
Bahan Perumahan CNC
Untuk perumahan, pemilihan bahan bergantung kepadaberat, kekakuan, tekanan, persekitaran kakisan, EMI dan rupa. Kami mesin perumah daripada bahan logam yang disenaraikan di bawah - aluminium, keluli tahan karat, keluli karbon dan aloi, loyang, tembaga dan titanium.
| bahan | Gred Biasa | Aplikasi Perumahan Biasa | Kelebihan Utama |
|---|---|---|---|
| aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Penutup, kotak gear dan perumah motor, sarung RF | Kekuatan tinggi-kepada-berat, rintangan kakisan, boleh dianodisasi; 6061-T6 ialah standard tujuan umum |
| Keluli Tahan Karat | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Badan pam dan injap, tempat penderia, kandang marin | Rintangan kakisan; 316L sesuai dengan persekitaran klorida; 17-4 PH menambah kekuatan |
| Karbon & Keluli Aloi | 1045 · 4140 · 4340 · Plat struktur jenis Q355 | Kotak gear, galas dan perumah manifold hidraulik | Kekakuan dan kekuatan yang tinggi untuk perumah bermuatan dan bertekanan |
| Tembaga | C36000 percuma-tembaga pemotongan · C46400 loyang tentera laut | Instrumen dan injap-perumah badan, sarung bukan-magnet | Kebolehmesinan yang sangat baik, rintangan kakisan, bukan{0}}magnet |
| Tembaga | C10100 (OFHC) · C11000 kuprum elektrolitik | RF dan penutup konduktif, kes pelindung EMI | Kekonduksian elektrik dan haba yang tinggi |
| titanium | Gred 2 (CP) · Gred 5 (Ti-6Al-4V) | Perumahan berkekuatan tinggi-marin, kimia dan ringan | Rintangan kakisan yang luar biasa dengan kekuatan terbaik-ke-berat |
Ciri Geometri & Pengedap Perumahan
Perumahan ditakrifkan oleh ciri dalaman dan pelekapnya. Item di bawah menentukan sama ada bahagian dalaman muat, berputar benar dan mengelak. Kami memesin mereka untuk melukis, dan lebih ketat atas permintaan.
| Ciri | Keupayaan Biasa | Mengapa Ia Penting untuk Perumahan |
|---|---|---|
| Kerusi Bor / Bearing | ±0.01–0.02 mm; H7 dengan-habis<0.01 mm | Aci dan galas berjalan benar dan tahan lebih lama |
| Mengedap-Kerataan Muka | 0.02–0.05 mm di atas muka | O-cincin dan gasket menghadap kedap tanpa kebocoran |
| Ketebalan Dinding | ±0.1–0.2 mm (ketepatan hingga ±0.05 mm) | Kekuatan, penarafan tekanan dan kawalan berat badan |
| Kedudukan Poket & Rongga | ±0.03–0.05 mm | Bahagian dalaman bersih dan duduk dengan betul |
| O-Alur Cincin | Profil dan kedalaman ±0.05 mm | Mampatan pengedap boleh berulang pada penutup dan muka port |
| Corak Lubang Pelekap | ±0.05–0.1 mm (ketepatan hingga ±0.02 mm) | Perumahan bolt sehingga bingkai dan peralatan |
| Sisipan Berulir & Lubang | ISO 6g / 6H atau setiap lukisan | Penutup, port dan kelengkapan dipasang dengan selamat |
| Ciri Dowel & Locating | ±0.01 mm lokasi reamed | Tudung dan separuh didaftarkan dan ulangi |
| Kekasaran Permukaan | Ra 0.8–3.2 μm; Ra 0.4–0.8 μm atas permintaan | Mengedap muka, menanggung lubang dan rupa |
| Dimensi Kritikal | ±0.01 mm (ketepatan hingga ±0.005 mm) | Tolok-ciri kualiti dan penjajaran |
Ciri Kritikal Yang Kami Kawal
Kerusi Bores & Bearing- berpusing dan membosankan sepusat, dengan kehabisan-terkawal supaya aci dan bearing menjadi benar.
Mengedap Muka- penutup, bebibir dan muka port dimesin rata, dengan alur cincin O-dipotong mengikut profil dan kedalaman.
Poket Dalaman- rongga, rusuk dan rusuk dimesin dalam satu persediaan atau dengan datum dibawa antara persediaan untuk kebolehulangan.
Ketebalan Dinding- memegang seragam untuk kekuatan, berat dan penarafan tekanan pada-perumah dinding nipis.
Benang & Sisipan- metrik, UNC/UNF dan benang khas dengan kedalaman dan kekuatan yang betul; helicoil dan tekan-dalam sisipan atas permintaan.
Pengenalan- nombor bahagian atau penandaan laser atas permintaan untuk kebolehkesanan dan pemasangan.
Rawatan Haba & Pelepasan Tekanan untuk Perumahan CNC
Perumah keluli yang dimuatkan dan-tinggi aluminium berkekuatan tinggi dirawat haba seperti yang ditentukan oleh lukisan. Pelepasan tekanan sebelum pemesinan selesai memastikan dinding nipis dan besar stabil dari segi dimensi.
| Rawatan Haba | Gred Berkenaan | Bahagian Perumahan Biasa |
|---|---|---|
| Melenyapkan & Marah | 1045 · 4140 · 4340 | Kotak gear, galas dan perumah hidraulik |
| Penyelesaian + Penuaan | 17-4 PH · 7075-T6 | Perumah tahan karat dan aluminium berkekuatan tinggi-tinggi |
| Menghilangkan Tekanan | Semua gred keluli · 6061-T6 | Perumah dinding besar dan nipis-sebelum selesai mengisar |
| Menormalkan | Plat keluli karbon | Struktur dan kimpalan-perumah persediaan |
Kemasan Permukaan untuk Perumah CNC
Kemasan permukaan melindungi perumah dan menyediakannya untuk pemasangan, pengecatan atau keperluan penampilan beranod - sambil memastikan muka pengedap dan galas dimesin mengikut standard.
| Kemasan Permukaan | Bahan Berkenaan | Bahagian Perumahan Biasa | Faedah Utama |
|---|---|---|---|
| Anodizing (Jenis II / Keras III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Penutup, perumah motor dan RF | Rintangan kakisan dan haus; pilihan warna |
| Penukaran Kimia (Kromat) | Gred aluminium | Cat-kepungan elektronik sedia | Perlindungan kakisan konduktif; asas cat |
| Penyaduran Nikel Tanpa Elektro | 4140 · 4340 · 1045 · Aluminium | Perumahan hidraulik dan perindustrian | Perlindungan kakisan seragam pada semua muka |
| Pasif | 303 · 304 · 316L · 17-4 PH | Pam, injap dan perumahan marin | Mengeluarkan besi bebas, meningkatkan rintangan kakisan |
| Penggilap elektrik | 304 · 316L | Makanan, perubatan dan perumahan bersih | Permukaan licin, bersih, cerah |
| Penyaduran Zink | Keluli karbon | Perumah keluli tujuan am-. | Perlindungan kakisan yang ekonomik |
| Oksida Hitam | 1045 · 4140 · 4340 | Perumahan industri dan jentera | Perlindungan kakisan ekonomi; pembentukan rendah |
| Kot Serbuk / Persediaan Cat | Keluli · Aluminium | Perumahan berstruktur dan luar | Cat dimesin-permukaan sedia atas permintaan |
Kawalan Kualiti Perumahan
Kami memeriksa lubang, muka pengedap, ketebalan dinding, kedudukan poket dan benang sepanjang pengeluaran untuk memastikan perumah memenuhi lukisan dan dipasang dengan betul. Untuk projek yang didokumenkan, kami boleh membekalkan sijil bahan dan rekod pemeriksaan untuk menyokong pemeriksaan masuk anda.
Pemeriksaan Tolok Ketinggian CMM
Pemeriksaan Plat Permukaan CMM
Go/No-Go Thread Tolok Pemeriksaan
Pemeriksaan Mikrometer Tolok Pin
| Item Pemeriksaan | Peralatan / Kaedah | Bahagian Perumahan Biasa |
|---|---|---|
| Tempat duduk Bore & Bearing | CMM · Tolok Bor · Penunjuk (habis-) | Kotak gear, pam, perumah galas |
| Mengedap-Kerataan Muka | CMM · Plat Permukaan & Penunjuk | Tudung, bebibir dan muka port |
| O-Profil Alur Cincin | Tolok Profil · CMM | Tudung dan port bertutup |
| Ketebalan Dinding | Ultrasonik · Caliper · CMM | Dinding nipis-perumah tekanan |
| Kedudukan Poket & Rongga | CMM | Ciri dalaman dan tulang rusuk |
| Corak Lubang Pelekap | CMM · Tolok Ketinggian | Penutup, manifold, kotak |
| Pemeriksaan Benang | Go/No-Go Thread Gauges | Tudung dan benang port, sisipan |
| Kekasaran Permukaan | Penguji Kekasaran | Mengedap dan menanggung muka |
| Pengesahan Bahan | Spektrometer + Sijil Bahan | Bahan mentah masuk (EN 10204 3.1 tersedia) |
| Pemeriksaan Akhir | CMM + Laporan Pemeriksaan | Penerimaan dimensi akhir |
Prototaip &{0}}Pemesinan Perumahan Volum Rendah
Projek perumahan selalunya bermula dengan prototaip - reka bentuk baharu, pemeriksaan kesesuaian pemasangan dalaman atau penggantian yang mesti diuji sebelum pengeluaran. Pemesinan daripada blok pepejal mengelakkan masa perkakas dan penuangan, jadi prototaip dan volum rendah adalah praktikal. Kita sokongprototaip dan pemesinan CNC{0}}volume rendahdaripada sampel tunggal untuk mengulang-pesanan kelompok kecil.
Pemesinan Prototaip
Untuk reka bentuk baharu, pengesahan dan semakan kesesuaian.
Kuantiti Biasa:1–10 pcs
Pengeluaran-Volume Rendah
Untuk sistem perintis dan larian pengeluaran awal.
Kuantiti Biasa:10–1,000+ pcs
Pengeluaran Ulang
Untuk perumahan ganti dan tempahan berulang dengan reka bentuk yang mantap.
Kuantiti Biasa:Berdasarkan keperluan projek
Sesuai untuk
Lampiran dan kes elektronik
Kotak gear, pam dan perumah galas
Badan injap dan manifold hidraulik
Penderia, transduser dan perumah instrumen
Kotak simpang dan loceng hujung motor
RF, pandu gelombang dan perumahan struktur tersuai
Pembungkusan & Masa Utama untuk Perumahan Bermesin CNC
Pembungkusan
Perlindungan Permukaan:Beg PE, filem pelindung pada muka beranod dan digilap
Perlindungan kakisan:Kertas VCI untuk perumahan keluli dalam transit luar negara
Perlindungan Dalaman:Tutup atau palam pada lubang dan bukaan port atas permintaan
Pesanan Campuran:Diisih mengikut nombor bahagian dengan label dan senarai semak kuantiti
Pembungkusan Tersuai:-Keperluan pembungkusan khusus pelanggan disokong
Masa Utama Biasa
| Jenis Pesanan | Masa Utama Biasa |
|---|---|
| Prototaip | 5–10 hari bekerja |
| Susunan Kelantangan-Rendah | 10–20 hari bekerja |
| Pesanan Pengeluaran | 15–30 hari bekerja |
| Repeat Order | 10–25 hari bekerja |
Soalan Lazim
S: 1. Apakah perumahan mesin CNC yang boleh anda buat?
J: Kami mengeluarkan kepungan tersuai, perumah kotak gear, perumah pam dan volut, badan injap, perumah galas, penderia dan penyangga transduser, kotak instrumen, kotak simpang, loceng hujung motor, perumah RF dan pandu gelombang dan manifold hidraulik daripada lukisan pelanggan.
S: 2. Apakah bahan yang anda gunakan untuk perumah mesin?
A: Kami mesin perumah daripada aluminium (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), keluli tahan karat (303, 304, 304L, 316, 316L, 17-4 PH), karbon dan keluli aloi (4140), bra dan keluli aloi (4140) (C36000, C46400), kuprum (C10100, C11000) dan titanium (Gred 2, Gred 5).
S: 3. Adakah anda mesin perumah daripada bahan pepejal?
A: Ya. Kami mesin perumah daripada blok dan plat pepejal, jadi semua poket dalaman, lubang dan ciri dipotong kepada lukisan - praktikal untuk prototaip dan volum rendah tanpa perkakas tuang.
S: 4. Apakah toleransi yang boleh anda capai pada lubang dan muka pengedap?
J: Kami biasanya memegang ±0.01–0.02 mm pada gerudi galas (H7 dengan kehabisan-di bawah 0.01 mm), pengedap 0.02–0.05 mm-kerataan muka dan ±0.01 mm (ketepatan hingga ±0.005 mm) pada dimensi kritikal.
S: 5. Bolehkah anda mesinkan poket dalaman dan laluan bersilang?
A: Ya. Pengilangan 3-paksi dan 5-paksi dan penggerudian lubang-dalam kami menghasilkan rongga dalaman, rusuk dan laluan bersilang - seperti litar manifold hidraulik - dalam persediaan yang lebih sedikit untuk ketepatan.
S: 6. Bolehkah anda memesin-alur cincin dan muka tertutup?
A: Ya. Kami memotong alur cincin O-mengikut profil dan kedalaman dan mesin rata,-kedap kekasaran rendah dan muka bebibir untuk gasket dan sambungan cincin O-.
S: 7. Bolehkah anda mesin{1}}perumah dinding nipis?
A: Ya. Kami mengawal ketebalan dinding kepada ±0.1–0.2 mm (ketepatan hingga ±0.05 mm), dengan kitaran-tegasan untuk memastikan dinding nipis dan besar stabil dari segi dimensi.
S: 8. Bolehkah anda mesin konduktif atau EMI-pelindung pelindung?
A: Ya. Perumah kuprum (C10100, C11000) dan aluminium memberikan kekonduksian yang tinggi, dan kami boleh memesin kandang RF dan pandu gelombang dengan toleransi dalaman yang rapat.
S: 9. Apakah kemasan permukaan yang anda tawarkan untuk perumahan?
A: Anodizing (Jenis II / Keras III), salutan penukaran kimia, nikel tanpa elektro, pempasifan, penggilap elektro, penyaduran zink, oksida hitam dan cat-permukaan siap dimesin.
S: 10. Bolehkah anda menambah sisipan dan helikoil?
A: Ya. Kami boleh membuat mesin untuk memasukkan-tekan dan heliks serta mengetik benang setiap lukisan, termasuk benang port yang dimeterai.
S: 11. Bolehkah anda membekalkan sijil bahan dan laporan pemeriksaan?
A: Ya. Kami boleh menyediakan sijil bahan (EN 10204 3.1), laporan pemeriksaan dimensi, laporan CMM dan rekod kerataan atas permintaan.
S: 12. Adakah anda menerima lukisan 2D dan fail CAD?
J: Kami boleh bekerja daripada fail lukisan STEP, STP, IGES, IGS, SolidWorks, DXF dan 2D biasa.
S: 13. Apakah masa utama yang biasa untuk perumah mesin CNC?
J: Masa petunjuk biasa ialah 5–10 hari bekerja untuk prototaip, 10–20 hari bekerja untuk-pesanan volum rendah dan 15–30 hari bekerja untuk pesanan pengeluaran, bergantung pada kerumitan, kuantiti, bahan dan kemasan.
Hantar lukisan 2D atau fail CAD 3D anda, gred bahan, kuantiti dan keperluan kemasan.
