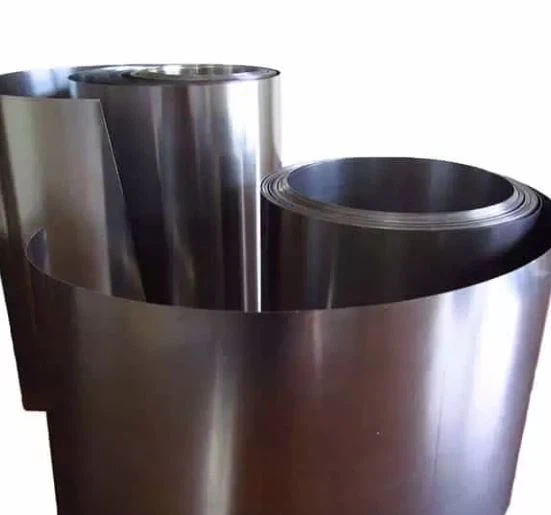

Lembaran Kerajang Titanium TC4ELI Gr23

TC4 ELI ialah sebutan standard Cina (GB/T 3621) untuk Ti-6Al-4V ELI, bersamaan sepenuhnya dengan ASTM Gred 23. Penamaan "ELI" (Interstisial Ekstra Rendah) menunjukkan tahap unsur interstisial yang sangat rendah – terutamanya oksigen ( Kurang daripada atau sama dengan 0.13%), tetapi juga besi, nitrogen, dan hidrogen Kimia yang diperhalusi ini memberikan kemuluran yang dipertingkatkan, keliatan patah dan biokompatibiliti berbanding TC4 standard (Gred 5).



Ketulenan Gred-Perubatan:Kimia ELI dengan oksigen Kurang daripada atau sama dengan 0.13% – diperakui kepada ASTM F136 dan ISO 5832-3

Keliatan Patah Dipertingkatkan:Rintangan unggul terhadap perambatan retak berbanding TC4 standard

Kekuatan Cemerlang:860 Kekuatan tegangan MPa – sesuai untuk beban-yang menanggung bahagian nipis

Biokompatibiliti Unggul:Diluluskan untuk peranti perubatan implan kekal

Kebolehbentukan yang baik:Kemuluran yang lebih baik daripada TC4 standard kerana kandungan interstisial yang lebih rendah



Standard	Jawatan
GB Cina	TC4 ELI
ASTM	Darjah 23
UNS	R56401
ISO	ISO 5832-3 (Implan untuk pembedahan)
DIN	3.7165 (ELI)
EN	EN 3.7165 (ELI)
AMS	AMS 4930



unsur	Keperluan Komposisi	Nilai Biasa	Kritikal untuk ELI
Titanium (Ti)	Baki	Baki	–
Aluminium (Al)	5.50 – 6.50%	6.0 – 6.2%	Julat standard
Vanadium (V)	3.50 – 4.50%	4.0 – 4.2%	Julat standard
Besi (Fe)	Kurang daripada atau sama dengan 0.25%	0.12 – 0.18%	Lebih ketat daripada Darjah 5
Oksigen (O)	Kurang daripada atau sama dengan 0.13%	0.08 – 0.11%	Pembeza ELI utama
Karbon (C)	Kurang daripada atau sama dengan 0.08%	0.01 – 0.02%	Standard
Nitrogen (N)	Kurang daripada atau sama dengan 0.05%	0.01 – 0.02%	Standard
Hidrogen (H)	Kurang daripada atau sama dengan 0.012%	0.001 – 0.003%	Lebih ketat daripada Darjah 5
Baki (setiap satu)	Kurang daripada atau sama dengan 0.10%	< 0.05%	Standard
Baki (jumlah)	Kurang daripada atau sama dengan 0.40%	< 0.20%	Standard



Harta benda	Keperluan ASTM F136	Nilai Biasa (Helaian)	Nilai Biasa (Kerajang)
Kekuatan Tegangan (Muktamad)	Lebih besar daripada atau sama dengan 860 MPa	880 – 950 MPa	880 – 950 MPa
Kekuatan Hasil (0.2% Offset)	Lebih besar daripada atau sama dengan 795 MPa	820 – 900 MPa	820 – 900 MPa
Pemanjangan	Lebih daripada atau sama dengan 10%	12 – 15%	10 – 15%*
Pengurangan Kawasan	Lebih daripada atau sama dengan 25%	35 – 45%	–
Keliatan Patah (KIC)	–	65 – 85 MPa√m	60 – 80 MPa√m
Kekerasan (Rockwell C)	–	30 – 34 HRC	30 – 34 HRC
Modulus Keanjalan	–	105 – 115 GPa	105 – 115 GPa



Harta benda	Nilai	Unit
Ketumpatan	4.43	g/cm³
Takat Lebur	1605 – 1660	ijazah
Kekonduksian Terma	6.7 – 7.5	W/m·K (pada 20 darjah )
Kerintangan Elektrik	1.7 – 1.8	µΩ·m (pada 20 darjah )
Kapasiti Haba Tertentu	560	J/kg·K
Pekali Pengembangan Terma	8.6 – 9.2	µm/m· darjah (20 – 200 darjah )
Sifat Magnetik	Bukan-magnet	–
Suhu Transus Beta	980 – 1010	ijazah



Parameter	Kerajang	Lembaran
Julat Ketebalan	0.012 mm – 0.3 mm	0.3 mm – 5.0 mm
Aplikasi Biasa	Kerajang implan, peranti-mikro, komponen fleksibel	Instrumen pembedahan, kosong implan, komponen struktur
Membentuk Keperluan	Pembentukan mikro-, pemotongan laser	Setem konvensional, lenturan
Pilihan Penamat Permukaan	Digilap elektrik, cermin digilap	2B, jeruk, digilap



industri	Aplikasi
Implan Perubatan	Peranti kardiovaskular, jaringan ortopedik, kerajang boleh ditanam, plat penetapan tulang, penghalang pergigian, jaringan pembedahan
Alat Pembedahan	Alat pembedahan-mikro{1}}berprestasi tinggi, komponen instrumen, panduan pemotongan
Aeroangkasa (Kritis)	Merosakkan-struktur tahan, komponen kriogenik, kilauan kritikal, sarang lebah aeroangkasa
Kriogenik	Komponen pengendalian gas cecair, penghalang kriogenik, aplikasi ruang
Penyelidikan	Prototaip peranti perubatan, pembangunan implan, spesimen ujian
Farmaseutikal	Peralatan pemprosesan, kerajang penghalang, komponen bilik bersih



Peleburan & Pemprosesan Utama:

Relau VAR (Vacuum Arc Remelting) – Pelbagai relau menghasilkan jongkong TC4 ELI berkualiti premium dengan kawalan kimia yang tepat, memastikan kandungan oksigen di bawah 0.13%

Plasma Arc Melting (PAM) – Untuk penapisan lanjutan dan kimia ELI yang optimum

Peleburan Electron Beam Cold Hearth – Untuk bahan gred-perubatan-ultra bersih



Pemprosesan Panas:

Mesin Penempaan Hidraulik – Kapasiti 3000 tan untuk pecahan jongkong

Plate Rolling Mills – Dengan kawalan suhu yang tepat untuk sifat seragam

Steckel Mill – Untuk pengeluaran kepingan bergelung



Gulungan Sejuk:

20-Kilang Berguling Sendzimir Tinggi – Untuk kawalan ketebalan ketepatan sehingga 0.012 mm

4-Kilang Sejuk Berbalikan Tinggi – Untuk pengukur helaian dan perantaraan

Talian Penyepuhlindapan Berterusan – Dengan perlindungan atmosfera lengai

Relau Penyepuhlindapan Vakum – Untuk pemprosesan percuma-pencemaran – kritikal untuk gred perubatan
